3G/4G Alarm Caller－AD340-DI1V                                                                                 数位输入(干接点)*1  【文字简讯/ 语音通报】

♦ 概述

AD340-DI1V提供1个数位警报输入点来侦测该装置警报状态。

此型号功能为：

  • 当侦测到数位输入信号产生时，可以立即传送警报简讯及语音讯息至预设电话号码。
  • 当侦测到数位输入信号解除时，可以立即传送复归简讯及语音讯息至预设电话号码。

(请参考各电信公司之费率，自行申请SIM卡门号使用)

♦ 功能特色
  • 提供设定软体可配合读卡机进行设定，使用方法简单，设定容易。
  • 内含3G(UMTS)/4G(LTE)数据机，使用3G/4G无线网路发送简讯，不需要申请安装电话线路。
  • 两个传送简讯及预录语音的时机：
    (1)当警报发起时。 (2)当警报解除时。
  • 可以预设多个连络人的行动电话号码，同时接收简讯。
  • 可以预设多个连络人的行动电话号码或市用电话号码，同时接收语音讯息。
  • 简讯内容可以自由定义。
  • 语音讯息可以预先录制，储存于非挥发性的记忆体中。
  • 即使连络人的行动电话未开机，或收讯不良时，简讯将被行动电话系统公司暂存一段时间，待连络人开机或恢复收讯时，简讯即可传抵连络人的行动电话装置中。
♦ 规格

◎ 电源

  • 电源需求：DC 10~30V
  • 用功率： 最大5W

◎ 内建 3G/4G 模组

  • GSM： 850/900/1800/1900MHz
  • WCDMA: B1/B2/B5/B8
  • LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28
  • LTE-TDD: B40
  • 支援LTE/WCDMA receive diversity
  • SMS：支援 Point to Point MT/MO及Cell Broadcast
  • USIM卡介面：1.8/3V
  • 符合3GPP E-UTRA Release 11

◎ 警报输入

  • 输入方式： 光隔离数位输入(干接点)
  •  输入点数：1
  •  隔离电压：最大可达5000V (rms)

◎ 简讯及联络人

  • 使用SIM卡储存讯息及电话号码

  • 使用者可以定义一个警报讯息及一个警报复归讯息

  • 使用常见的手机键盘输入讯息及电话号码至SIM卡

◎ 语音

  • 使用者可录制两段语音讯息
  • 语音讯息记录在非挥发性的记忆体
  • 内建麦克风及喇叭

◎ 状态灯

  • 4个系统灯号： Ready、Signal、Alarm及Error

  • 1个输入灯号： 警报输入状态指示

  • 七段显示器和四个按钮控制语音讯息的录音及播放

◎ 机械规格

  • 尺寸：170mm(长) ×120mm(宽) ×30mm(高)

  • 尺寸含固定片：198mm(长) ×120mm(宽) ×30mm(高)

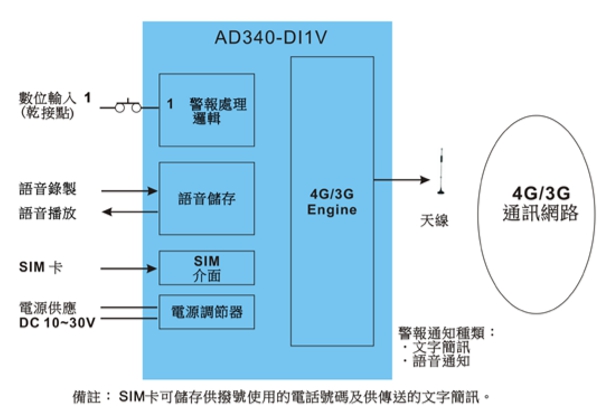

♦ 架构图
