3G/4G Alarm Caller-AD340-DI1 数位输入*1 【文字简讯通报】
♦ 概述
AD340-DI1提供1个数位警报输入点来侦测该装置警报状态。
此型号功能为:
- 当侦测到数位输入信号产生时,可以立即传送警报简讯至预设之手机号码。
- 当侦测到数位输入信号解除时,可以立即传送复归简讯至预设之手机号码。
(请参考各电信公司之费率,自行申请SIM卡门号使用)
♦ 功能特色
- 提供设定软体可配合读卡机进行设定,使用方法简单,设定容易。
- 内含3G(UMTS)/4G(LTE)数据机,使用3G/4G无线网路发送简讯,不需要申请安装电话线路。
- 两个传送简讯的时机:
(1)当警报发起时。 (2)当警报解除时。 - 可以预设多个连络人的行动电话号码,同时接收简讯。
- 简讯内容可以自由定义。
- 即使连络人的行动电话未开机,或收讯不良时,简讯将被行动电话系统公司暂存一段时间,待连络人开机或恢复收讯时,简讯即可传抵连络人的行动电话装置中。
♦ 规格
◎ 电源
-
电源需求:DC 10~30V
-
耗用功率:最大5W
◎ 内建 3G/4G 模组
- GSM: 850/900/1800MHz
- WCDMA: B1/B2/B5/B8
- LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28
- LTE-TDD: B40
- 支援LTE/WCDMA receive diversity
- SMS:支援 Point to Point MT/MO及Cell Broadcast
- USIM卡介面:1.8/3V
◎ 警报输入
-
输入方式光隔离数位输入(干接点)
-
输入点数:1
-
隔离电压:最大可达5000V (rms)
◎ 简讯及联络人
-
使用SIM卡储存讯息及电话号码
-
使用者可以定义一个警报讯息及一个警报复归讯息
-
使用常见的手机键盘输入讯息及电话号码至SIM卡
◎ 状态灯
-
4个系统灯号: Ready、Signal、Alarm及Error
-
1个输入灯号: 警报输入状态指示
◎ 机械规格
-
尺寸:170mm(长) ×120mm(宽) ×30mm(高)
-
尺寸含固定片:198mm(长) ×120mm(宽) ×30mm(高)

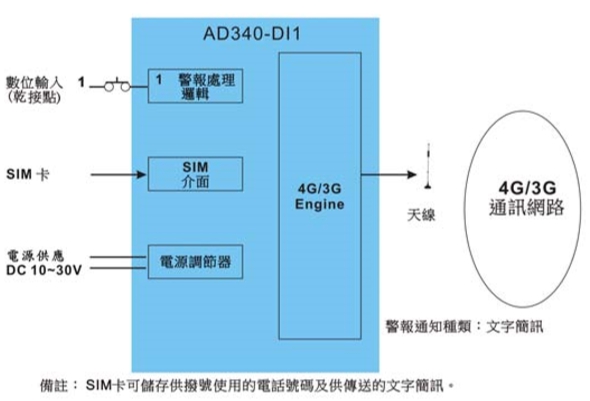

♦ 架构图
♦ ACSMS AD340-DI1 DataSheet PDF
