2G/3G Alarm Caller－AD310-DI1                                                                                   数位输入*1  【文字简讯通报】

♦ 概述

AD310-DI1提供1个数位警报输入点来侦测该装置警报状态。

此型号功能为：

(1) 当侦测到数位输入信号产生时,可以立即传送警报简讯至预设之手机号码。

(2) 当侦测到数位输入信号解除时,传送复归简讯至预设之手机号码。

(请参考各电信公司之费率，自行申请SIM卡门号使用)

♦ 功能特色

  • 提供设定软体可配合读卡机进行设定，使用方法简单，设定容易。

  • 内含3G(UMTS)/2G(GSM)数据机，使用3G/2G无线网路发送简讯，不需要申请安装电话线路。

  • 两个传送简讯的时机：

       (1)当警报发起时。 (2)当警报解除时。

  • 可以预设多个联络人的行动电话号码，同时接收简讯。

  • 简讯内容可以自由定义。

  • 即使连络人的行动电话未开机，或收讯不良时，简讯将被行动电话系统公司暂存一段时间，待连络人开机或恢复收讯时，简讯即可传抵联络人的行动电话装置中。

♦ 規格

◎ 电源

  • 电源需求：DC 10~30V

  • 耗用功率：最大5W

◎ 内建 3G/2G 模组

  • 支援频段： 900/2100MHz@UMT

                   900/1800MHz@2G/3G

  • Class 3 (24dBm + 1/-3dB) for UMTS bands

  • Class 4 (33dBm ±2dB) for GSM 900

  • Class 1 (30dBm ±2dB) for GSM 1800

  • SMS：支援 Point to Point MT/MO及Cell Broadcast

  • USIM卡介面：1.8/3V

  • 符合UMTS Release 99/5, GSM Release 99/4规格

 ◎ 警报输入

  • 输入方式： 光隔离数位输入(干接点)

  • 输入点数：1

  • 隔离电压：最大可达5000V (rms)

◎ 简讯及联络人

  • 使用SIM卡储存讯息及电话号码

  • 使用者可以定义一个警报讯息及一个警报复归讯息

  • 使用常见的手机键盘输入讯息及电话号码至SIM卡

◎ 状态灯

  • 4个系统灯号： Ready、Signal、Alarm及Error

  • 1个输入灯号： 警报输入状态指示

◎ 机械规格

  • 尺寸：170mm(长) ×120mm(宽) ×30mm(高)

  • 尺寸含固定片：198mm(长) ×120mm(宽) ×30mm(高)

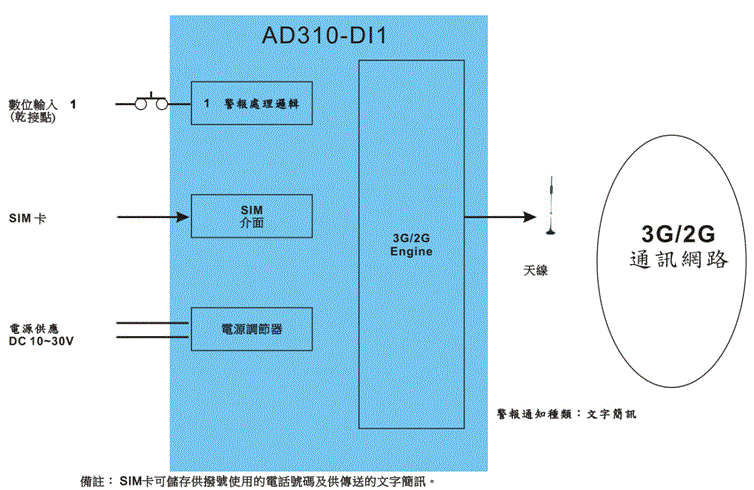

♦ 架构图

♦ ACSMS AD310-DI1 DataSheet PDF
